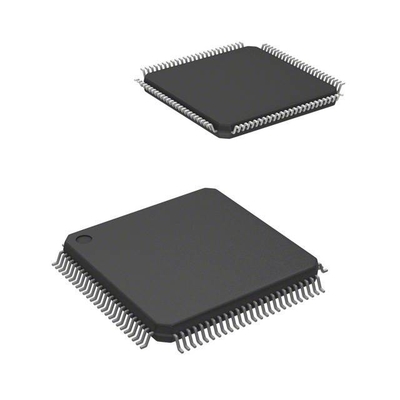

LCMXO2-256HC-4TG100I MachXO2 Field Programmable Gate Array (FPGA) IC 55 256 100-LQFP

LCMXO2-2000HC-4TG144C puce de circuit intégré FPGA 111 I/O 144TQFP

Caractéristiques duLCMXO2-256HC-4TG100I est utilisé

• Puffer d'entrée/sortie flexible et performant
• Le tampon sysIOTM programmable prend en charge un large éventail d'interfaces:
¢ LVCMOS 3.3/2.5/1.8/1.5/1.2
– LVTTL
¢ ICP
Les données relatives à la fréquence de détection sont fournies à l'autorité compétente.
¢ SSTL 25/18
HSTL 18
¢ Les entrées de déclencheur Schmitt, hystérésis jusqu'à 0,5 V
• Les entrées/sorties prennent en charge la prise à chaud
• Termination différentielle sur puce
• Mode de tirage vers le haut ou vers le bas programmable
• Réglage flexible de l'horloge sur la puce
• Huit horloges principales
• Jusqu'à deux horloges de bord pour les interfaces d'E/S à grande vitesse (seulement les côtés supérieur et inférieur)
• Jusqu'à deux PLL analogiques par appareil avec synthèse à fréquence n fractionnée
¢ large plage de fréquences d'entrée (7 MHz à 400 MHz)
• Non volatil, reconfigurable à l'infini
• Activation instantanée ∙ se déclenche en quelques microsecondes
• Solution sécurisée à puce unique
• Programmable par JTAG, SPI ou I2C
• Prend en charge la programmation en arrière-plan de la mémoire non volatile
• Option de démarrage double avec mémoire SPI externe
• Reconfiguration de la transFRTM
• Mise à jour de la logique interne pendant le fonctionnement du système
• Soutien amélioré au niveau du système
• Fonctions renforcées sur puce: SPI, I2C, minuterie/compteur
• Oscillateur sur puce avec une précision de 5,5%
• TraceID unique pour le suivi du système
• Mode à programmation unique (OTP)
• Apporte d'alimentation unique avec portée étendue
• Scanner de bordure de la norme IEEE 1149.1
• programmation interne conforme à l'IEEE 1532
• Une large gamme de forfaits
• Options de paquets TQFP, WLCSP, ucBGA, csBGA, caBGA, ftBGA, fpBGA, QFN
• Options de forfaits à faible empreinte
️ aussi petit que 2,5 mm x 2,5 mm
• Migration de la densité soutenue
• Emballage avancé sans halogène

Des descriptions deLCMXO2-256HC-4TG100I est utilisé

Les dispositifs MachXO2 fournissent des fonctions durcies couramment utilisées telles que le contrôleur SPI, I2
C contrôleur et minuterie/
MachXO2-640/U et les appareils de densité plus élevée fournissent également une mémoire flash utilisateur (UFM).
L'interface UFM peut également être utilisée pour la connexion de l'interface UFM à la logique de base et le routage par l'intermédiaire d'une interface WISHBONE
être accessible par l'intermédiaire du SPI,
Port C et JTAG.
