| Brand Name: | Original |
| Model Number: | ACS733KLATR-40AB-T |
| MOQ: | 1 |
| Prix: | negotiable |
| Delivery Time: | 3-4 jours |
| Payment Terms: | TT |

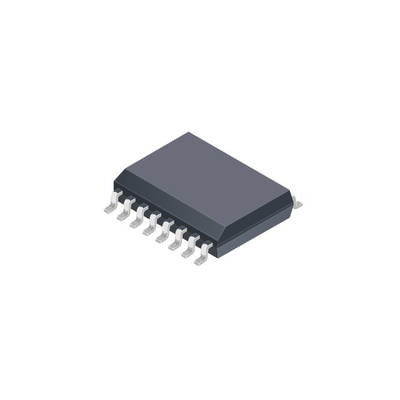

ACS733KLATR-40AB-T Capteur de courant 40A 1 canal Différentiel à effet Hall bidirectionnel
| Le type | Définition |
| Catégorie | Sensors, transducteurs |
| Capteurs de courant | |
| Mfr | Allegro MicroSystems est une société |
| Série | - |
| Emballage | Tape et bobine (TR) |
| Tape à découper (CT) | |
| Pour la mesure | AC/DC |
| Type de capteur | Éffet Hall, différentiel |
| Courant - détection | 40A |
| Nombre de chaînes | 1 |
| Produits | Ratiométrique, tension |
| Sensitivité | 33 mV/A |
| Fréquence | 1MHz |
| Linearité | ± 0,5% |
| Précision | ±1,7% |
| Voltage - alimentation | 3.14V à 3.46V |
| Temps de réponse | 200 ns |
| Courant - alimentation (maximum) | 35 mA |
| Température de fonctionnement | -40°C à 125°C |
| Grade | Automobiles |
| Qualification | AEC-Q100 |
| Polarisation | Bi-directionnel |
| Type de montage | Monture de surface |
| Emballage / boîtier | 16-SOIC (0,295", largeur de 7,50 mm) |
| Paquet de dispositifs fournis par le fournisseur | 16-SOIC |
| Numéro du produit de base | ACS733: les produits de base |
Caractéristiques du ACS733KLATR-40AB-T
• AEC-Q100 qualifié pour l'automobile
• Large bande passante, sortie analogique de 1 MHz
• La détection différentielle de Hall rejette les champs en mode commun
• Le boîtier large SOIC16 à haute isolation assure une isolation galvanique pour les applications haute tension
• Le bouclier intégré élimine pratiquement le couplage capacitif entre le conducteur de courant et la matrice, supprimant considérablement le bruit de sortie dû aux transitoires dv/dt élevés
• Des performances sonores de pointe avec une bande passante considérablement améliorée grâce à une conception exclusive d'amplificateurs et de filtres
• certifié UL60950-1 (édition 2)
□ Résistance diélectrique Voltage = 3,6 kVRMS
□ Tension de travail d'isolation de base = 616 VRMS
• Détection rapide et configurable à l'extérieur des défauts de surcourant
• 1 mΩ de résistance du conducteur primaire pour une faible perte de puissance et une capacité de résistance au courant d'entrée élevée
• Options pour une alimentation simple à 3,3 V et 5 V
• Voltage de sortie proportionnel au courant alternatif et au courant continu
• Sensitivité modifiée d'usine et tension de sortie en repos pour une meilleure précision
• Hystérésis magnétique presque nulle
• Sortie ratiométrique de la tension d'alimentation
Applications deLes produits de la catégorie A doivent être présentés dans le dossier A.
L'ACS732 et l'ACS733 sont une nouvelle génération de circuits intégrés de capteurs de courant à large bande passante d'AllegroTM.et une solution précise pour mesurer les courants à haute fréquence dans les convertisseurs CC/DC et autres applications de commutationLes ACS732 et ACS733 offrent une détection de courant basée sur l'effet Hall à haute isolation et à large bande passante, avec détection de défaut de surcourant configurable par l'utilisateur.
Ces caractéristiques les rendent idéales pour le remplacement de transformateurs à haute fréquence et de transformateurs de courant dans les applications fonctionnant à haute tension.
Classifications environnementales et d'exportationLes produits de la catégorie A doivent être présentés dans le dossier A.
| Attribut | Définition |
| Statut de la réglementation RoHS | Conforme à la norme ROHS3 |
| Niveau de sensibilité à l'humidité (MSL) | 3 (168 heures) |
| Statut REACH | REACH Non affecté |
| Nom de la banque | EAR99 |
| HTSUS | 8542.39.0001 |
|
|
