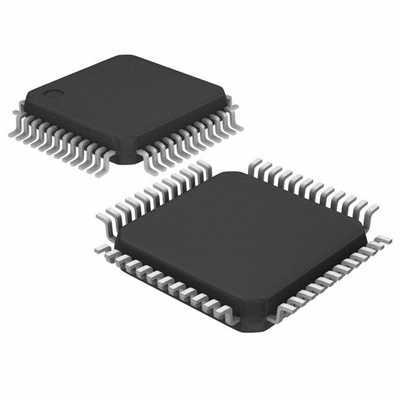

R5F10PGHCKFB#55 Microcontrôleur IC 16 bits 24 MHz 192KB FLASH 48-LFQFP

R5F10PGHCKFB#55 CI de microcontrôleur 16 bits 24 MHz 192 Ko (192 K x 8) FLASH 48-LFQFP


R5F10PGHCKFB#55 proviennent deInventaire d'usine, veuillez vérifier vos demandes et veuillez nous contacter avec le prix indicatif.

Spécifications de R5F10PGHCKFB#55


Les caractéristiques deR5F10PGHCKFB#55

* Le temps minimum d'exécution des instructions peut être modifié de haute vitesse (0,03125µs : @ fonctionnement à 32 MHz avecvitessesur pucehorloge oscillateurou horloge PLL) à ultra faible-vitesse (66,6µs : @ fonctionnement à 15 kHz avec faible-vitessesur-ébrécherhorloge oscillateur)

*Général-registre à usage : 8 bits×32 registres (8 bits×8 registres×4 banques)

*ROM: 16 à 256Ko

*RAM: 1 à 20Ko

*Mémoire flash de données :4 Ko/8 Ko

*Haut-vitesse allumée-horloge oscillateur à puce•Sélectionnable entre 32 MHz (Typ.), 24 MHz (Typ.), 16 MHz (Typ.), 12 MHz (Typ.), 8 MHz (Typ.), 4 MHz (Typ.) et 1MHz (Typ.) (Sélectionnable parmi 64MHz (Typ.) et 48 MHz (Typ.) lors de l'utilisation de Timer RD)

*Faible-vitesse d'horloge de l'oscillateur sur puce : 15 kHz×2 canaux (un pour WWDT et un pour le CPU et les autres périphériques)que WWDT)

*Sur-ébrécherPLL(×3,×4,×6,×8)

*Sur-puce unique-pouvoir-fournir une mémoire flash (avec interdiction de fonction d'effacement/écriture de bloc)

*Soi-la programmation(avec fonction d'échange de démarrage/fonction de fenêtre de protection flash)

*Sur-fonction de débogage de puce

*Sur-puissance de la puce-circuit à la réinitialisation (POR) et détecteur de tension (LVD)

*Sur-puce de surveillance timer (opérable avec le bas dédié-vitesse sur pucehorloge oscillateur)

*Multiplier/diviser/multiplier& les instructions d'accumulation sont prises en charge

•16 bitss×16 bits = 32 bits (Non signé ou signé)

•32 bits÷32bits = 32 bits (non signé)

•16 bits×16 bits + 32 bits = 32 bits (Non signé ou signé)

* Sur-Fonction d'interruption de clé à puce

* Sur-Contrôleur de sortie d'horloge/buzzer à puce

* Sur-Ajustement BCD par puce

* Ports E/S : 16 à 92 (dont une entrée-seulement broche)

* Minuteur

•heure 16 bitsunité array : 8 à 16 canaux

•Minuterie 16 bits RD : 2chaînes(six triangles-sorties d'ondes ;modulation d'onde en dents de scie/onde triangulaire)

•Minuterie 16 bits RJ : 1 canal

•Minuterie de surveillance : 1 canal

•Réel-horloge : 1 canal

*Interface série

•CSI

•UART/UART (LIN-busprise en charge)

•LINmodule(Maître d'esclaveprise en charge)

•je2C/simplifié I2C

•PEUTinterface (RS-CAN léger)

*Convertisseur A/N de résolution 8/10 bits(V.DD=2.7à 5,5 V) : 4 à 31 canaux

*DTC(Max.44 sources)

*ELC(Max. 26 canaux pour la source de lien d'événement, Max. 9 channels pour la destination du lien d'événement)Note

*Fonction de sécurités (calcul CRC,Moniteur d'horloge, test AD, garde SFR, etc.)

*Convertisseur N/A 8 bitsNote

*Sur-ébréchercomparateur: 1 canal (broche d'entrée : 4 canaux)Note

*Tension d'alimentation : VDD=2,7 à 5.5 V

Applications deR5F10PGHCKFB#55

Applications électriques automobiles générales(commande moteur, commande porte, ilcontrôle de l'éclairage,etc..), moteur de motocontrôle

Classifications environnementales et d'exportation deR5F10PGHCKFB#55
