outil automatique de paquet de 1.3S SWT36200FC pour des bobines de monofilaments de polyester

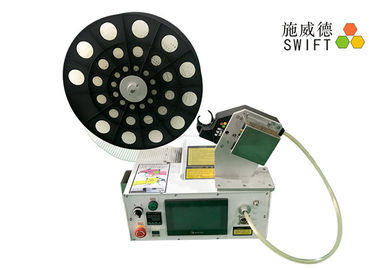

L'outil de faisceau automatique SWT36200FC est équipé d'un pistolet à serre-câbles fixe et d'un rouleau de serre-câbles en nylon.Les diamètres des faisceaux vont de 15 mm à 42 mm.42 mm est le diamètre maximal du faisceau.Si l'objet groupé est supérieur à 42 mm, l'outil ne peut pas être groupé ou il deviendrait mauvais.
Données techniques
Modèle | SWT36200FC |
Taille des serre-câbles | W3.6 * L200mm (attaches de câble en nylon de bobine) |
Diamètre minimum du faisceau | 15mm |
Diamètre maximum du faisceau pour le tube | 40mm |
Diamètre maximal du faisceau pour le fil | 42mm |
Vitesse de fonctionnement | 1.3S par réglage |
Forces du paquet | 2kg-8kg |
Poids fixe du pistolet serre-câbles | 4,2 kg |
Poids de l'hôte | 30 kg |
Du pouvoir | 1 000 W |
Tension de pistolet fixe | DC48V |
Tension | AC220V, monophasé, 50/60Hz |
Pression pneumatique | 5kg/cm² |
Avantages
1. Temps de paquet : 1,3 s par paramètre
2. Diamètres des faisceaux : 15 mm – 42 mm
3. Poids fixe du pistolet serre-câble : 4,2 kg.Le pistolet peut être fixé sur un banc et à d'autres positions à proximité de la ligne de production.
4. À l'aide d'attaches de câble en nylon de bobine, C36200, 4 000 pièces par rouleau.Sans bol vibrant.
5. Le regroupement, l'enfilage, le serrage et la coupe se font au simple toucher d'une pédale.
6. Les forces du faisceau sont réglables en tournant un bouton.
7. Les diamètres de faisceau : 15 mm – 42 mm.S'adapter au faisceau de câbles/tube en plastique de différents diamètres.
8. Tension : AC220, 50/60 Hz ;pression pneumatique : 5kg/cm²
Applications
Utilisation dans la production de gros volumes. L'outil de liage automatique SWT36200FC peut lier jusqu'à un diamètre de 42 mm.Il peut être utilisé dans l'industrie des faisceaux de câbles, l'industrie médicale, l'industrie électronique, etc.Il peut accélérer les processus de regroupement et rendre la production plus efficace.
Une fois que l'opérateur a appuyé sur la pédale, l'attache de câble serait regroupée, tirée et serrée, puis coupée.Et les forces du faisceau sont réglables.
Il y a 4 000 serre-câbles par rouleau.L'opérateur n'installe pas souvent le rouleau dans la machine.
Liste des packages
Article | Qté |
Ordinateur hôte | *1 |
Pistolet serre-câble fixe | *1 |
Sonde d'alimentation | *1 |
Une boîte en plastique | *1 |
Un tube à air | *1 |
Manuel en anglais | *1 |
Petite mallette à outils | *1 |
Pédale | *1 |
Informations d'emballage
Article | Taille | GW/kg | NO/kg |
SWT36200FC/caisse en bois | 70*60*70 cm | 48 | 38KG |
Installation du produit
1. Cadre pour le plateau : installez-le à l'arrière de la machine hôte.
2. Valeur de régulation de la pression : connectez le tuyau d'air à cette valeur.
3. Pistolet serre-câble fixe : installez le tube d'alimentation et le câble de données entre celui-ci et la machine hôte.
4. Pédale : installez-la dans la machine hôte.
Vidéo
Cette machine appartient à un client d'Israël.
