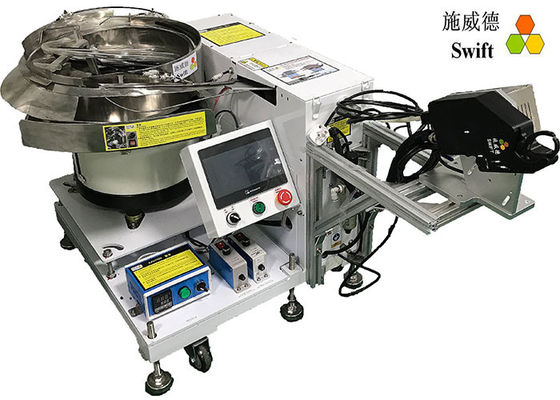

Arme à feu automatique de serre-câble pour attacher les tubes de cuivre
L'arme à feu automatique de serre-câble peut automatiquement attacher les serres-câble en nylon et couper les matériaux excédentaires après serrage. La vitesse de paquet est 1.0Seconds par serre-câble.
Applications de base
Convenez à différentes tailles de paquet des objets cylindrique (diamètre moins que maximum de paquet), comme les tubes en caoutchouc de silicone, les tubes mous avec des cotons d'isolation, les petits tubes en caoutchouc dans des distributeurs de savon, tubes de cuivre dans des systèmes de réfrigération.
Portée des applications
Serres-câble en nylon applicables : W2.2 * L120 * T1.1mm, modèle T25120
Produits applicables : tubes mous/tubes de cuivre qui doivent être empaquetés automatiquement avec les serres-câble lâches.
Industrie du froid : climatiseurs domestiques/climatiseurs centraux
Données techniques
Article | Données |
Modèle automatique d'arme à feu de serre-câble | SWT25120F |
Vitesse de paquet | 1.0S par serre-câble (connexe à la taille de produit) |
Les serres-câble applicables modèlent | T25120 |
Longueur/largeur/épaisseur applicables des serres-câble : | 120mm/2.5mm/1.1mm |
Harnais de fil/diamètres applicables de tubes |
ø2mm – ø22mm pour le harnais de fil ; ø2mm – ø20mm pour des tubes |
Tension | AC220, 50/60Hz |
Puissance | 1,000W |
Pression pneumatique | ² de 5kg/cm |
Taille de centre serveur | L670 * W660 * H660mm |
Taille fixe d'arme à feu de serre-câble | L284*W240*T149mm |
Poids fixe d'arme à feu de serre-câble | 4.0kg/pcs |
Processus fonctionnant
Procédé d'opération : liens en nylon mis de fermeture éclair dans la cuvette de vibration – chargez et distribuez – harnais de fil/tubes mis ou d'autres produits au milieu des mâchoires d'arme à feu de serre-câble – bande de roulement la pédale de pied - paquet de finition
Conditions en nylon de serres-câble
1. Matériel de serres-câble : PA66 en nylon seulement
2. Taille de serres-câble : W2.5 *L120 * T1.1mm ; taille principale : L4.6*W4.7*H3.8mm
3. Résistance à la traction : 8kg
4. Forme : droit, aucun bavures/éclair
Caractéristiques/fonctions
1. Utilisez les serres-câble en nylon lâches et empaquetez-les automatiquement.
2. Automatiquement l'enveloppe, serrent des serres-câble et couper les pièces excédentaires de queue une fois que l'opérateur pédale la pédale de pied.
3. L'opération entière prend au sujet de 1.0S par serre-câble.
4. Les forces de loi sont réglables. Le maximum est 8kgf.
5. A pu être appliqué à la ligne d'automation avec des robots.
6. Pression pneumatique : ² de 5kg/cm
