Le type | Définition |
Catégorie | Circuits intégrés (CI) |
Incorporé | |
Les CPLD (appareils logiques programmables complexes) | |
Produit de fabrication | Renseignements |
Série | MAX® V |
Emballage | Plateau |
Type programmable | Dans le système programmable |
Temps de retard tpd(1) Max | 7 ans |
Apporte de tension - interne | 1.71V ~ 1.89V |
Nombre d'éléments/blocs logiques | 2210 |
Nombre de macrocellules | 1700 |
Nombre d'entrées/sorties | 271 |
Température de fonctionnement | 0°C à 85°C (TJ) |
Type de montage | Monture de surface |

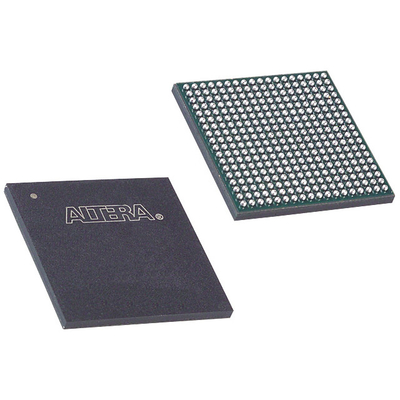

Emballage / boîtier | 324-LBGA |
Paquet de dispositifs fournis par le fournisseur | 324-FBGA (19x19) |
Numéro du produit de base | 5M2210Z |
Caractéristiques duLes pièces détachées ne doivent pas être utilisées pour le transport de marchandises.
■ architecture CPLD peu coûteuse, peu énergétique et non volatile
■ Temps de configuration instantané (0,5 ms ou moins)
■ courant de veille aussi bas que 25 μA et fonctionnement rapide d'arrêt/réinitialisation
■ Délai de propagation rapide et délais d'horloge à la sortie
■ L'oscillateur interne
■ Support de sortie RSDS émulé avec un débit de données allant jusqu'à 200 Mbps
■ Prise en charge émulée de la sortie LVDS avec un débit de données allant jusqu'à 304 Mbps
■ Quatre horloges globales avec deux horloges disponibles par bloc de matrice logique (LAB)
■ Bloc de mémoire flash utilisateur jusqu'à 8 Kbits pour stockage non volatile avec jusqu'à 1000 cycles de lecture/écriture
■ alimentation extérieure unique de 18 V pour le noyau du dispositif
■ Interface d'entrée/sortie multi-volts prenant en charge les niveaux logiques de 3,3 V, 2,5 V, 1,8 V, 1,5 V et 1,2 V
■ architecture adaptée aux bus, y compris le débit de roulement programmable, la résistance de conduite, le support du bus et les résistances de traction programmables
■ déclencheurs Schmitt permettant des entrées tolérantes au bruit (programables par broche)
Applications deLes pièces détachées ne doivent pas être utilisées pour le transport de marchandises.
■ Les entrées/sorties sont entièrement conformes à la spécification PCI-SIGD PCI Local Bus, révision 2.2 pour le fonctionnement à 3,3 V
■ Compatible avec les prises à chaud
■ Circuits JTAG BST intégrés conformes à la norme IEEE Std.1149.1 à 1990
Classifications environnementales et d'exportationLes pièces détachées ne doivent pas être utilisées pour le transport de marchandises.
Attribut | Définition |
Statut de la réglementation RoHS | Conforme à la directive RoHS |
Niveau de sensibilité à l'humidité (MSL) | 3 (168 heures) |
Statut REACH | REACH Non affecté |
Nom de la banque | 3A991D |
HTSUS | 8542.39.0001 |
