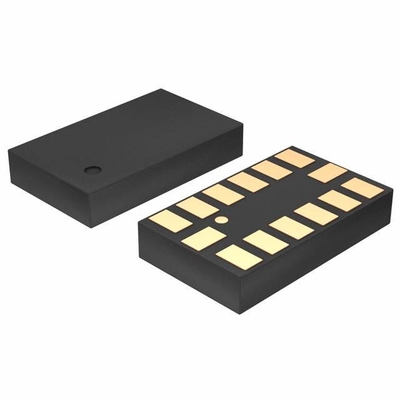

Accéléromètre ADXL345 X, Y, axe Z ±2g, 4g, 8g, 16g 0,05 Hz ~ 1,6 kHz 14 LGA (3x5)
Le type | Définition |
Catégorie | Sensors, transducteurs |
Capteurs de mouvement | |
Accéléromètres | |
Produit de fabrication | Dispositifs analogiques inc. |
Série | - |
Emballage | Plateau |
Le type | Numérique |
Axe | X, Y et Z |
Portée d'accélération | ±2g, 4g, 8g, 16g |
Sensitivité (LSB/g) | 256 (± 2 g) ~ 32 (± 16 g) |
Sensitivité (mV/g) | - |
Largeur de bande | 0Pour les appareils de surveillance des fréquences: |
Type de sortie | I2C, SPI |
Voltage - alimentation | 2V à 3,6V |
Caractéristiques | Largeur de bande réglable |
Température de fonctionnement | -55°C à 105°C |
Type de montage | Monture de surface |
Emballage / boîtier | Le nombre d'émissions de CO |
Paquet de dispositifs fournis par le fournisseur | Le nombre de pièces de rechange doit être le même que le nombre de pièces de rechange. |
Numéro du produit de base | Le nombre d'équipements utilisés |
Caractéristiques duLe nombre d'équipements utilisés
Puissance ultra-faible: aussi basse que 23 μA en mode de mesure et
0.1 μA en mode veille à VS = 2,5 V (typique)
Étalonnage automatique de la consommation d'énergie en fonction de la bande passante
Résolution sélectionnable par l'utilisateur de 10 à 13 bits
Facteur d'échelle de 4 mg/LSB dans toutes les gammes de g
32 échantillons FIFO minimise la charge du processeur hôte
Appel unique, appel double et détection de chute libre
Surveillance de l'activité ou de l'inactivité
Plage de tension d'alimentation: de 2,0 V à 3,6 V
La tension de sortie/entrée est comprise entre 1,7 V et VS
Interfaces numériques SPI (3 et 4 fils) et I2C
Les modes d'interruption flexibles peuvent être mappés à l'une ou l'autre des broches d'interruption
Plage de mesure sélectionnable par commande en série
Largeur de bande sélectionnable par commande en série
10, 000 g survie au choc
Non lié au Pb/conforme à la RoHS
Petit et mince: emballage LGA de 3 mm × 5 mm × 1 mm
Caractéristiques améliorées du produit
Prend en charge les applications de défense et aérospatiale (norme AQEC)
Plage de température industrielle étendue (−55°C à +105°C)
Baseline de fabrication contrôlée
Un site d'assemblage ou d'essai
Un site de fabrication
Notification améliorée de changement de produit
Données de qualification disponibles sur demande
Applications de l'ADXL345
Équipement industriel
Équipement aérospatial
Classifications environnementales et d'exportationLe nombre d'équipements utilisés
Attribut | Définition |
Statut de la réglementation RoHS | Conforme à la norme ROHS3 |
Niveau de sensibilité à l'humidité (MSL) | 3 (168 heures) |
Statut REACH | REACH Non affecté |
Nom de la banque | EAR99 |
HTSUS | 8542.39.0001 |
